测量仪精度检查

操作环境的温度是最大的影响因素。尤其是由地面往上延伸的渐进式温度差异可能会转移激光束。

为了最大程度地降低从地板散发出的热量带来的热影响,建议将测量工具装在三脚架上。另外,尽可能把测量仪摆在测量场所的中央。

除了外部影响,对设备特殊的影响(例如掉落或强烈撞击)也会导致出现偏差。因此,每次工作前都要检查校准准确性。

首先检测水平激光线的高度和找平准确性,然后检测垂直激光线的找平准确性。

如果在检查时发现测量仪的偏差超过最大极限,则将其交给Bosch客户服务处进行修理。

针对这项检查,您必须找一段无障碍物的5米长线段,而且该测量线段必须介于两面墙A和B之间。

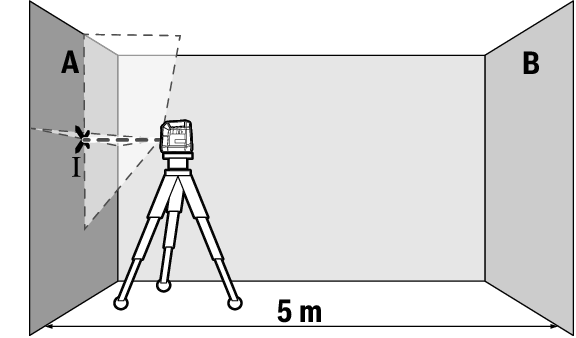

  • 将测量仪安装在靠近墙面A的三脚架上,或将测量仪放置在稳固的平整基底上。接通测量仪。
  • 把激光束对准比较靠近的墙A并让测量仪找平。找到激光束在墙面上交叉的那一点(点Ⅰ),并标记该点的中心位置。

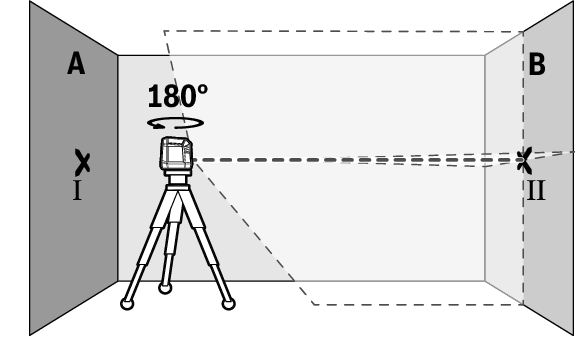

  • 将测量仪旋转180°,找平,然后在对面的墙B上标记激光束的交叉点(点Ⅱ)。

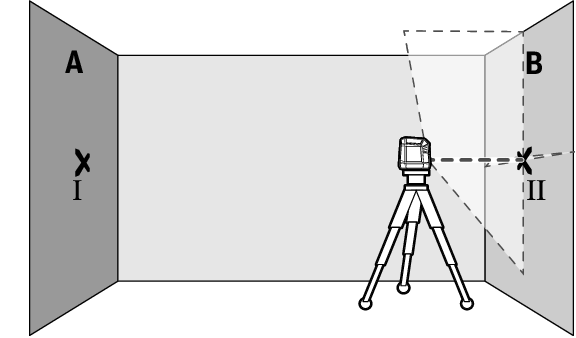

  • 靠近墙B放下测量仪,不要旋转,接通,找平。
  • 调整测量的高度(借助三脚架,必要时通过垫板),使激光线的交叉点正好与墙B上之前标记的点Ⅱ重合。

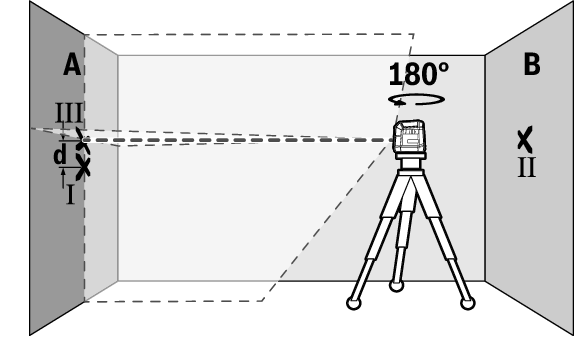

  • 将测量仪旋转180°,不要改变高度。将测量仪对准墙A,使垂直激光线穿过标记的点Ⅰ。让测量仪找平并标记激光线在墙A上的交叉点(点Ⅲ)。
  • 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪的实际高度差。

在2 × 5米 = 10米的测量距离内允许的最大偏差为:
10米 × ±0.6毫米/米 = ±6毫米。就是说,点Ⅰ和点Ⅲ之间的差值d最大允许为6毫米。

针对这项检测,必须找一块约5 × 5米的空闲区域。

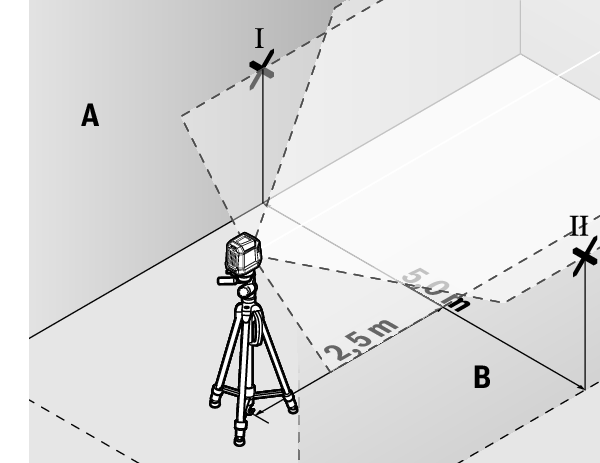

  • 将测量仪安装A和B墙面之间的三脚架上,或将测量仪放置在稳固的平整基底上。接通测量仪,使其调平。
  • 在距测量仪2.5米的两墙上标记激光线的中心(在墙A上标记点Ⅰ,在墙B上标记点Ⅱ)。

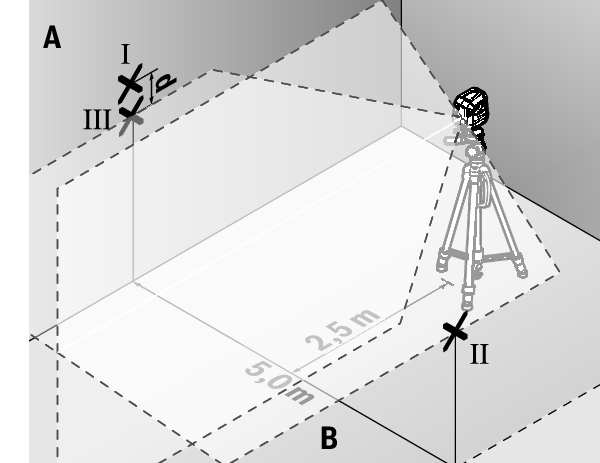

  • 将测量仪旋转180°放到5米的距离外,让其自动找平。
  • 调整测量仪的高度(借助三脚架,必要时通过垫板),使激光线的中心正好与墙B上之前标记的点Ⅱ重合。
  • 在墙A上将激光线的中心标记为点Ⅲ(垂直于点Ⅰ上方或下方)。
  • 墙A上标记的点Ⅰ和点Ⅲ之间的差值d就是测量仪与水平面之间的实际偏差。

在2 × 5米 = 10米的测量距离内允许的最大偏差为:
10米 × ±0.6毫米/米 = ±6毫米。就是说,点Ⅰ和点Ⅲ之间的差值d最大允许为6毫米。

检查时需要一个门孔,(在稳固基底上)检查时门各侧至少有2.5米的位置。

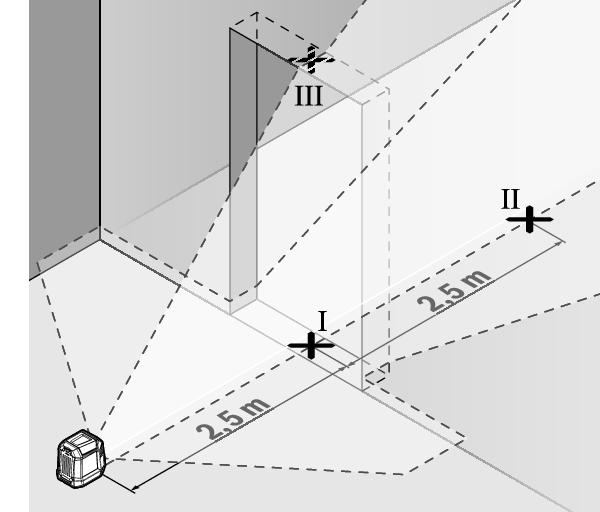

  • 将测量仪放置在距离门孔2.5米远的稳固、平坦的基底上(而不是在三脚架上)。接通测量仪,使其调平。
  • 在门孔底(点Ⅰ)、距门孔侧面5米(点Ⅱ)以及在门孔上边缘(点Ⅲ)处分别标记垂直激光线的中心。

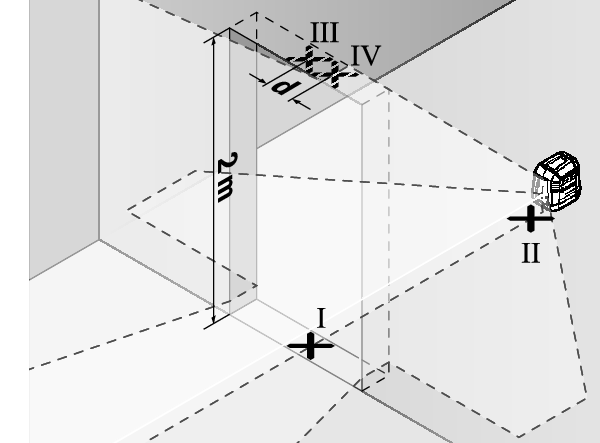

  • 将测量仪放到门孔的另一侧,正好位于点Ⅱ的后方。让测量仪找平,以校准垂直激光线,使激光线的中心正好贯穿点Ⅰ和点Ⅱ。
  • 将门孔上边缘的激光线中心标记为点Ⅳ。
  • 点Ⅲ和Ⅳ之间的差值d就是测量仪在垂直方向的实际偏差。
  • 测量门孔的高度。

请按如下步骤计算所允许的最大偏差:
两倍的门孔高度 × 0.6毫米/米
例如:门孔高度为2米,则允许的最大偏差
2 × 2米 × ±0.6毫米/米 = ±2.4毫米。就是说,点Ⅲ和Ⅳ之间最多相距2.4毫米。
